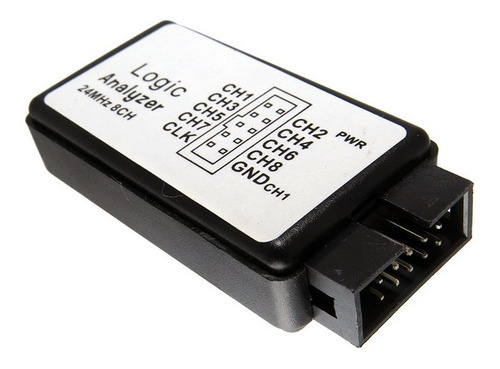

Analizador Logico Saleae 8-ch 24mhz Usb - Generico / Logic 8

468 pesos

en 12x 47 pesos con 51 centavos

IVA incluido

Envío gratis a todo el país

Conoce los tiempos y las formas de envío.

Devolución gratis

Tienes 30 días desde que lo recibes.

¡Última disponible!

Devolución gratis

Tienes 30 días desde que recibes el producto para devolverlo. ¡No importa el motivo!

Garantía

Compra Protegida con Mercado Pago

Recibe el producto que esperabas o te devolvemos tu dinero

Garantía de la tienda

Garantía del vendedor: 30 días

Características principales

MarcaSaleae - Generico
ModeloLogic 8

Otras características

  • Ancho de banda: 24 MHz

  • Cantidad de canales: 8

  • Conectividad: USB

Descripción

****************** COLDFIRE ELECTRONICA *******************




---->> ENVIO EXPRESS * GRATIS * POR LA PAQUETERIA OFICIAL DE MERCADO LIBRE.

---->> SI REQUIERES FACTURA, PODEMOS FACTURAR, PRECIOS INCLUYEN IVA.




Un analizador lógico es un instrumento de medida que captura los datos de un circuito digital y los muestra para su posterior análisis, de modo similar a como lo hace un osciloscopio, pero a diferencia de este, es capaz de visualizar las señales de múltiples canales.

Además de permitir visualizar los datos para así verificar el correcto funcionamiento del sistema digital, puede medir tiempos entre cambios de nivel, número de estados lógicos, etc. La forma de capturar datos desde un analizador lógico es conectando una punta lógica apropiada en el bus de datos a medir.

Los analizadores son empleados principalmente para la detección de errores y comprobación de prototipos antes de su fabricación, comprobando las entradas y analizando posteriormente el comportamiento de sus salidas.

El analizador logico Saleae tienen una frecuencia de muestro de hasta 24Mhz para monitorear hasta 8 canales con un rango de trabajo de 0 a 5V. Ideal para monitorear protocolos como SPI, I2C, CAN, SMBUS, Serial, etc.




CARACTERISTICAS:


* Velocidad de muestreo hasta: 24 MHz, puede ser de 24MHz. 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz.

* La tasa de muestreo por cada canal logico es de 24M/s.

* 8 canales para analizar hasta 8 señales al mismo tiempo.

* Hasta 10 mil millones de muestras.

* Rango de voltaje de entrada: -0.5V a 5.25V

* Voltaje de entrada bajo: -0.5V a 0.8V

* Voltaje de entrada alto: 2.0V a 5.25V

* Funciona con sistemas de 5V, 3.3V, 2.5V, 2.0V. Puede trabajar con 1.8V pero no se recomienda.

* Impedancia de entrada: 1Mohm || 10pF (típico, aproximado).

* Cristal: +/- 20ppm, 24MHz.

* Error / Precisión: Medición de ancho de pulso: +/- 42ns (a 24MHz).

* Software compatible con: Windows, Mac OS, Linux.



PROTOCOLOS SOPORTADOS:


Asynchronous Serial
I2C
SPI (Serial Peripheral Interface)
CAN (Controller Area Network)
DMX512
I2S Audio / PCM
Manchester, Differential Manchester, Bi-Phase Space, and Bi-Phase Mark
1-Wire
Synchronous Parallel
UNI/O
JTAG
PS2 Keyboard & Mouse
Atmel SWI (Single Wire Interface)
LIN (Local Interconnect Network)
BISS-C
MDIO (Management Data Input/Output)
USB Low Speed and Full Speed
HDMI-CEC
SMBus (includes PMBus and Smart Battery)
HDLC (High-Level Data Link Control)
Modbus RTU & ASCII
MIDI
HD44780 Parallel LCD
SWD (ARM Serial Wire Debug)




Nota: Este Analizador es una copia compatible del original SALEAE LOGIC 8, asi que solo tiene habilitada la opción de analizador lógico! El color del producto puede variar, Negro o Blanco, dependiendo la disponibilidad en stock del proveedor.


Este Analizador Logico es compatible con el Software Original de Saleae, el cual también te incluimos.


La mayor parte de los tutoriales, videos e información de la pagina oficial de Saleae pueden ser aplicado a este analizador lógico genérico (sobre todo del software), es compatible con el original LOGIC 8. Te proporcionamos el Tutorial compatible para este analizador ( PDF en ingles ).




El kit incluye:

Analizador Logico Saleae Generico.
Cable USB.
10 Cables Dupont Hembra - Hembra.
